Per què escollir-nos
La nostra fàbrica
La nostra fàbrica és capaç de produir transformadors que compleixen amb diversos estàndards internacionals com IEC, IEEE, ANSI, CSA, EN, etc.
Aplicació del producte
State Grid, transport, construcció urbana, indústria petroquímica i altres llocs.
El nostre servei
Servei en línia 24 hores
Missió
La nostra missió és posar les persones en primer lloc, lluitar pel desenvolupament mitjançant la tecnologia, competir pel mercat mitjançant la qualitat i crear beneficis a través de la marca.
Equip professional
L'equip de Yawei està format per experts i coneixements professionals, que ens ajuden a resoldre ràpidament els problemes dels clients.
Negoci global
Fins ara, el nostre equip s'ha exportat a diverses regions com ara Amèrica del Sud, Amèrica del Nord, Àsia, Austràlia, Europa i Àfrica.
Producte relacionat
Les subestacions es troben dins d'un sistema elèctric i permeten augmentar o baixar la tensió, depenent de si es desplaça als consumidors o a altres estacions. Les subestacions són subestacions de transmissió o de distribució. Les subestacions de transport augmenten la tensió per entrar a la xarxa, mentre que les subestacions de distribució redueixen la tensió per a l'ús dels consumidors. Les subestacions prefabricades funcionen com a subestacions de distribució, però també poden establir tensions quan sigui necessari.
▪ Gamma de fabricació: Fins a 20 MVA
▪ Gamma de tensió: Fins a 33 kV
▪ Mètode de refrigeració: Oli Natural Air Natural (ONAN)

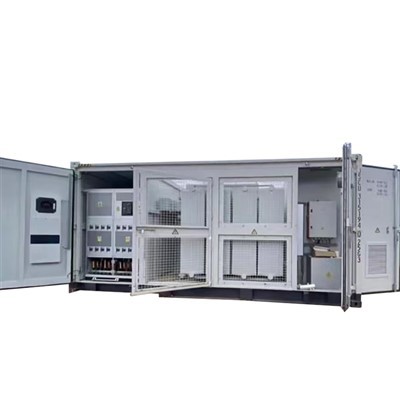

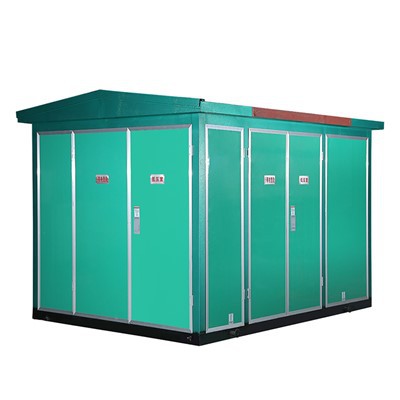

Una subestació compacta és una unitat autònoma que allotja els components essencials d'una subestació tradicional en un espai més reduït. Estan dissenyats per reduir la necessitat de muntatge de camp, estalviar espai i reduir els costos de manipulació.
Components d'una subestació compacta
Secció d'alta tensió d'entrada:Aquesta secció s'encarrega de rebre energia d'alta tensió de la xarxa de transport. Inclou un interruptor d'alta tensió, interruptors de desconnexió i parallamps. L'interruptor de circuit serveix com a dispositiu de protecció que pot interrompre el flux de corrent durant les condicions de fallada, mentre que els interruptors de desconnexió permeten un aïllament segur de la subestació durant el manteniment o les emergències.
Transformadors de potència:Els transformadors de potència són un dels components clau d'una subestació compacta. Redueixen l'electricitat d'alta tensió rebuda de la xarxa per reduir els nivells de tensió adequats per a la distribució. El transformador consta de bobinatges primaris i secundaris, i la relació entre el nombre de voltes en aquests bobinatges determina la transformació de tensió.
Secció de baixa tensió:Aquesta secció de la subestació compacta inclou aparells de baixa tensió, que distribueixen l'electricitat a diversos alimentadors i consumidors. Comprèn interruptors automàtics de baixa tensió, fusibles i altres dispositius de protecció per protegir la xarxa de distribució de sobrecàrregues i curtcircuits.
Barres de baixa i alta tensió:Les barres colectores són barres o rails conductors que transporten corrent elèctric dins de la subestació. Les barres de baixa tensió (BT) distribueixen l'energia a nivells de tensió més baixos dins de la subestació, mentre que les barres d'alta tensió (HV) gestionen l'alimentació d'alta tensió entrant i la distribueixen als transformadors.
Sistema de control i protecció:El sistema de control i protecció és el cervell de la subestació compacta. Consta de diversos relés, sensors i dispositius de monitorització que supervisen contínuament la salut i el rendiment de la subestació. El sistema detecta avaries, condicions anormals i opera els dispositius de protecció necessaris per garantir la seguretat i fiabilitat de la subestació.
Amb els grans avantatges de la mida compacta, la combinació flexible i la tecnologia fiable, la subestació compacta s'utilitza àmpliament en el sistema de distribució d'energia trifàsica amb una tensió nominal d'11 kV a 33 kV per a la distribució d'energia elèctrica. El grau de protecció va arribar a IP55 per tal que es pogués instal·lar a l'exterior ocupant la petita superfície.
La capacitat de potència de la subestació compacta prefabricada es dissenya normalment per sota de 2500 kva. Depèn de la capacitat del transformador de distribució.
La subestació compacta té una construcció compacta, que és fàcil d'accedir als seus components amb una interfície senzilla. A causa de la seva petita mida, requereix poca petjada. Disminueix l'espai d'instal·lació, els costos i el temps. Les subestacions compactes poden garantir la màxima seguretat de l'operador amb poc treball en obra. Disposa de la màxima mobilitat per al transport i el trasllat.
1. L'estructura interna de la subestació compacta és més raonable, de manera que l'espai ocupat és petit.En comparació amb el transformador tradicional, la subestació compacta per mitjans científics i raonables d'equips de distribució d'alta tensió instal·lats en una caixa d'acer segellada, la seva estructura interna és molt compacta, el buit entre cada component és força petit, de manera que l'espai ocupat per la subestació compacta és relativament petit.
2. El mètode d'operació de la subestació compacta és molt senzill, còmode, convenient per a un muntatge ràpid. Dissenyadors especialitzats a través de la comprensió dels requisits de construcció d'enginyeria elèctrica, segons diferents requisits per fer un funcionament senzill i còmode del cablejat principal separat i dels equips de suport fora de la caixa, convenient per a un muntatge ràpid.
3. L'aplicació de subestació compacta és elevada.Des del punt de vista del cost de creació, podem veure clarament que el cost de creació d'una subestació compacta sovint està entre 300,000 i 500,000. Des del punt de vista del cost d'operació, es pot veure que fins i tot sota l'estat de funcionament a plena càrrega, la subestació compacta consumeix aproximadament 1 milió de quilowatts menys que el transformador normal cada any, i el cost de manteniment és menor fins i tot si hi ha un problema. . Per tant, la subestació compacta té uns ingressos d'aplicació més elevats.
4. La combinació de subestació compacta és flexible.Com que la subestació compacta té les característiques d'estructura compacta, senzilla, de manera que cada part és un sistema independent. D'aquesta manera, la subestació compacta té una flexibilitat força forta en mode combinat.
5. La subestació compacta té una alta seguretat i estabilitat.Com que la carcassa compacta de la subestació està feta de metall amb una forta capacitat anticorrosiva, totes les interfícies entre els equips interns també s'utilitzen com a materials d'aïllament, i també està equipada amb equips d'aire condicionat i eliminació d'humitat, de manera que millora molt la resistència del compacte. subestació al medi extern, i millora la seguretat i fiabilitat del seu funcionament.
Operació i Manteniment de Subestació Compacta
Ⅰ. Requisits bàsics per al funcionament de la subestació compacta
1. El sòl de l'equip de la subestació compacta s'ha de col·locar en un lloc més alt, no en un lloc baix, per no afectar el funcionament de l'aigua de pluja a la caixa. L'equip buit s'ha de deixar quan s'aboca la plataforma de formigó. És convenient per a la col·locació de cables d'entrada i sortida.
2. Hi ha d'haver dues connexions fiables entre el cos de la caixa i la xarxa de terra. La xarxa de terra i la xarxa de terra es poden connectar juntes. La xarxa de connexió a terra generalment es posa a terra a les quatre cantonades de la base i després es connecta com un tot.
3. No hi hauria d'haver cap apilament il·legal al voltant de l'equip de caixa per garantir la ventilació i la inspecció de l'equip elèctric. La caixa s'ha de refredar principalment mitjançant la circulació d'aire natural i la porta de la sala del transformador no s'ha de bloquejar.
4. Els equips del dispositiu de distribució d'alta tensió s'han d'inspeccionar i mantenir regularment, que inclou l'interruptor principal d'anell, el transformador i el parallamps. El defecte s'ha de reparar a temps i la cara de prova preventiva d'aïllament s'ha de dur a terme regularment. L'enllaç mecànic s'ha de trencar correctament i operar amb barres aïllants.
Ⅱ. La inspecció i manteniment del transformador ha de fer una inspecció periòdica segons el cicle d'inspecció i manteniment (no menys d'un cop al mes), provar la temperatura a la connexió del capçal del terminal del cable, comprovar l'estat de funcionament de l'equip i provar-lo si necessaris.
L'espai ocupat és petit.En comparació amb el transformador tradicional, el transformador tipus caixa instal·la l'equip de distribució d'alta tensió en una caixa d'estructura d'acer segellada per mitjans científics i raonables. La seva estructura interna és molt compacta i la distància entre cada component és força petita. Per tant, l'espai ocupat pel transformador de caixa és relativament petit.
El mètode d'operació és molt senzill, còmode i convenient per a un muntatge ràpid.Mitjançant la comprensió dels requisits de construcció de l'enginyeria elèctrica, els dissenyadors especials poden fer un funcionament senzill i còmode del cablejat principal i dels equips de suport fora de la caixa segons diferents requisits, per tal de facilitar el muntatge ràpid.
Alts ingressos de sol·licitud.Des de la perspectiva del cost de creació, podem veure clarament que el cost del transformador de caixa sol estar entre 300.000 i 500.000. Des del cost d'explotació, es pot veure que fins i tot sota l'estat de funcionament de càrrega completa, el transformador de tipus caixa consumeix aproximadament. 1 milió de graus menys d'electricitat que el transformador normal cada any, fins i tot si hi ha un problema, el cost de manteniment és menor. Per tant, el transformador de caixa té un alt ingressos d'aplicació.
Combinació flexible.A causa de les característiques d'estructura compacta i senzilla, cada transformador individual és un sistema independent, el que fa que el transformador de caixa tingui una gran flexibilitat en combinació.
El funcionament és segur i estable.Com que el cas del transformador de tipus caixa adopta un conductor metàl·lic amb una forta capacitat anticorrosiva, i la interfície entre l'equip intern i l'equip també és un material aïllant. Els equips d'aire condicionat i d'eliminació d'humitat s'instal·len a la caixa, cosa que millora considerablement la resistència del transformador de caixa a l'entorn extern i millora la seguretat i la fiabilitat del seu funcionament.
Com fer el manteniment de la subestació compacta?
1. La base està atrapada, el forat està bloquejat, l'armari no té humitat.
2. El dispositiu de connexió a terra està complet, bona connexió. Comproveu si la resistència de connexió a terra compleix els requisits.
3. No hi ha cap canvi en l'entorn exterior. Si afecta el trànsit i la seguretat dels vianants.
4. Comproveu la càrrega de cada alimentador. Balanç de càrrega trifàsica o fenomen de sobrecàrrega, posició d'obertura i tancament de l'interruptor, la indicació de l'instrument és correcta, el dispositiu de control funciona amb normalitat.
5. L'interior del transformador s'elimina la pols cada dos anys. La superfície del cos de l'armari de la cambra d'alta pressió i la cambra de baixa pressió i la superfície de la caixa d'aire es poden netejar amb un drap humit. L'interior del transformador es despolseix amb aire o aspiradora.
6. El manteniment diari i la revisió del ventilador comproveu el funcionament del ventilador. Si el ventilador no funciona, utilitzeu el controlador de temperatura i humitat per ajustar la temperatura per sota de la temperatura existent i engegueu el ventilador per comprovar-ho.
7. Manteniment i revisió del mecanisme de funcionament elèctric de l'interruptor d'alta tensió i de l'interruptor de baixa tensió.
8. Prova de rutina auxiliar de la prova de rutina del controlador de temperatura i humitat; Prova de rutina del dispositiu d'alarma de fum; Subjecció i inspecció de bloc de terminals: subjecció i inspecció de peces estàndard.
9. Manteniment del bloc de terminals, a causa de l'expansió i la contracció tèrmica, el bloc de terminals es pot perdre, la inspecció anual hauria de tornar a estrènyer tots els terminals de la sala de terminals. Nota: abans de tornar a subjectar, confirmeu que el bucle de CA primari i el bucle de control secundari estan apagats per evitar descàrregues elèctriques.
Certificacions
La nostra fàbrica
A través d'anys d'experiència en enginyeria internacional, la nostra fàbrica és capaç de produir transformadors que compleixen amb diversos estàndards internacionals com IEC, IEEE, ANSI, CSA, EN, etc. Des del desenvolupament de productes, disseny, producció fins a la fabricació i proves, l'equip de Yawei estrictament controla cada procés. Fins ara, el nostre equip s'ha exportat a diverses regions com ara Amèrica del Sud, Amèrica del Nord, Àsia, Austràlia, Europa i Àfrica. Des de 1992, Yawei Transformer ha completat múltiples projectes a l'estranger. Confiem en guanyar qualsevol projecte, que ajudarà els nostres clients potencials a ser més competitius al mercat global. Per a Yawei, la nostra missió és posar les persones en primer lloc, lluitar pel desenvolupament a través de la tecnologia, competir pel mercat mitjançant la qualitat i crear beneficis a través de la marca. Ens centrem en la millora contínua i ens esforcem pel desenvolupament ecològic dels equips elèctrics. L'equip de Yawei està format per experts i coneixements professionals, que ens ajuden a resoldre ràpidament els problemes dels clients. Tant si seleccioneu el producte actual del nostre catàleg com si busqueu ajuda d'enginyeria per a la vostra aplicació, poseu-vos en contacte amb el nostre centre d'atenció al client per discutir els vostres requisits d'adquisició.
Preguntes freqüents
Etiquetes populars: subestació compacta, fabricants de subestació compacta de la Xina, proveïdors, fàbrica
